Vier eigenständige Rümpfe
Frachter, Tanker, Schlepper und Lotsenboot erhalten eigene Basismodelle. Ähnliche Farbe bedeutet keine gleiche Geometrie. Den großen Frachter nicht einfach zum kleinen Arbeitsboot skalieren.
VON AIS ZUM 3D-ASSET
Vier Formen.
Eine kleine Flotte.
Klare Silhouetten statt Hafenpanorama.
Vier freigestellte Konzepte für deinen ersten
Image-to-3D-Test — mit einem Plan zur Wiederverwendung.
01 / REFERENZBIBLIOTHEKSchiff auswählen, Vorlage prüfen, PNG herunterladen.
Deine 3D-Modelle · Container-Feeder
Mehrere GLB-Versionen pro Schiff hinzufügen und einzeln vergleichen. Die gemeinsame Sammlung ist öffentlich lesbar und wird auf dem Server gespeichert.
oder Dateien hierher ziehen · bis 250 MB je Datei
Noch kein GLB für dieses Schiff. Füge eine oder mehrere Versionen hinzu.
Gemeinsame Modelle sind für alle Besucher sichtbar und bleiben im persistenten Serverspeicher erhalten. Die öffentliche Sammlung erlaubt kein Löschen; halte deshalb die Originaldateien als Sicherung bereit. „Nur dieser Browser“ speichert wie bisher in IndexedDB dieser Browser-Adresse und kann hier entfernt werden. Die Server-Sammlung nimmt bis zu 100 Modelle und insgesamt 5 GiB auf, höchstens 250 MB je Datei. GLBs müssen Geometrie und Texturen eingebettet enthalten. Komprimierte Modelle können beim ersten Öffnen Decoder aus dem Internet benötigen.
Darauf kommt es beim Modell an
GEOMETRIE-CHECKEin Schiff, mehrere Bausteine
EMPFOHLENE TRENNUNG02 / REALE FORMREFERENZENAusgewählt nach Silhouette, Deckaufbau und Proportionen.
Die externen Fotos und Werftdarstellungen dienen dem Formvergleich. Die vier lokalen PNGs wurden mit Imagegen aus Textbeschreibungen erzeugt, nicht aus diesen Fotos rekonstruiert. Externe Vorschaubilder benötigen Internet; Bildrechte liegen bei den jeweiligen Quellen.
WIEDERVERWENDUNG MIT SYSTEM
Die Form bleibt.
Die Daten wechseln.
AIS beschreibt Typ und Ladungsangaben.
Die sichtbare Bauform braucht eine eigene Auswahl.
Ein Code ist noch kein fertiges 3D-Modell.
AIS-VARIANTE AUSPROBIEREN
Gleiches Modell für A bis D.
Die Gefahrgutkategorie allein bestimmt weder eine andere Rumpfform noch eine bestimmte Containerfarbe. Auch die tatsächliche Beladung ist daraus nicht ablesbar.
AIS-Typentabelle ↗
GEOMETRIE BLEIBT GLEICH03 / ENTSCHEIDUNGSMATRIXVorschlag für den POC, keine Ableitung realer Schiffsausstattung.
| Was ändert sich? | Basismodell | Module / Material | Entscheidung |
|---|---|---|---|
| Cargo A → B → C → D | Gleich | Keine sichtbare Änderung erforderlich | Nur Metadaten |
| Container-Feeder leer → beladen | Gleich | 20-/40-Fuß-Container auf feste Plätze setzen | Ladungsmodule |
| Reederei / Lackierung | Gleich, bei identischer Bauform | Rumpffarbe, Namenszug, Schornsteinlogo | Material / Decal |
| Tanker A → B → C → D | Gleich im POC | Ladung innen; Deckausrüstung bleibt | Nur Metadaten |
| Produkttanker → LNG-Tanker | Eigenständige Bauform | Andere Tanks, Decks und Proportionen | Neues Modell |
| Feeder → Bulker → Ro-Ro | Eigenständige Bauformen | Containerdeck, Ladeluken oder Fahrzeugdecks | Neues Modell |
| Schlepper Tugs → Towing | Kann gleich bleiben | Schleppleine + separates geschlepptes Objekt | Szenenzustand |
| Towing → TowingHuge | Nicht automatisch größer | Großer Schleppverband, nicht zwingend großer Schlepper | Verband |
| Lotsenboot → Polizeiboot | Nur bei passender gleicher Plattform | Lackierung, Blaulicht, Antennen; ggf. Kabinenumbau | Bauform prüfen |
Eine Bibliothek für Kleinteile
Poller, Rettungsringe, Radome, Leitern, Lampen und Relingsegmente können als gemeinsame Bauteile dienen. Maße und Befestigung müssen zum jeweiligen Schiff passen.
Container als eigene Assets

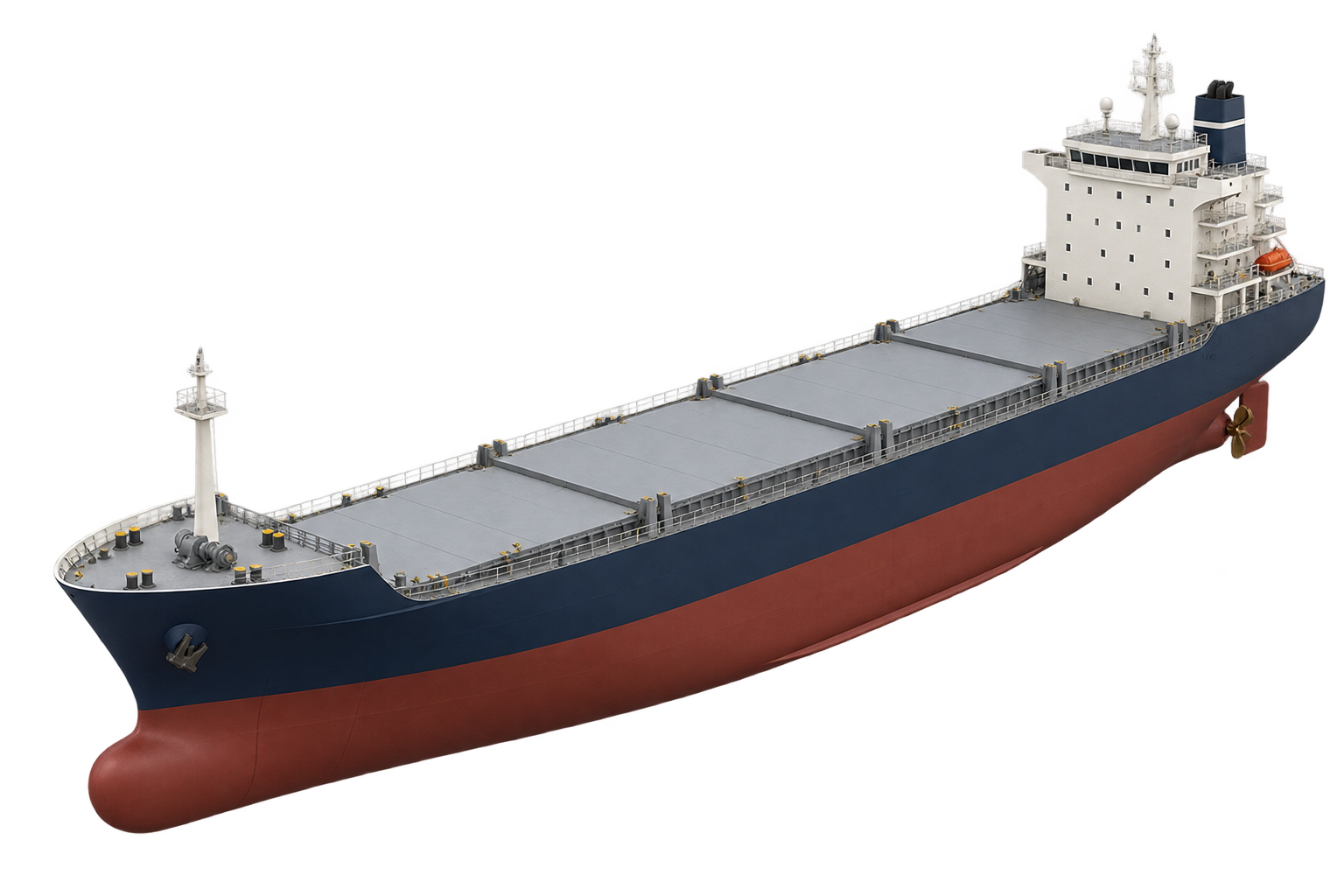

20- und 40-Fuß-Standardcontainer separat modellieren; Farben als Materialvarianten. Beladung per Instanzen zusammensetzen. Der Frachter-PNG bleibt dafür bewusst leer.
FÜR DEIN DATENMODELL
Asset-Manifest .json ↓Schiffstyp ≠ Bauform ≠ Beladung ≠ Lackierung.
Diese vier Angaben getrennt speichern. Ein CargoShip ohne weitere Bauformdaten bekommt einen ausdrücklich als POC gewählten Standard-Feeder, keine vermeintlich exakte Rekonstruktion.
VON DER VORLAGE ZUM TEST
Klein anfangen.
Sauber aufbauen.
Zuerst Silhouette und Proportionen prüfen.
Danach Details, Ladung und Varianten ergänzen.
Vier Vorlagen, ein reproduzierbarer Ablauf.
Mit dem Lotsenboot starten
Die kompakte Silhouette und der einfache Aufbau sind ein guter erster Test. Lade genau eine PNG-Vorlage herunter. Keine Collage und keinen Screenshot der gesamten Website verwenden.
Zum Lotsenboot →Hintergrund bewusst wählen
Die PNGs haben einen transparenten Alpha-Kanal. Tripo empfiehlt einen einfarbigen weißen oder hellgrauen Hintergrund. Falls dein Import Transparenz ungünstig darstellt, das PNG zuvor auf Weiß setzen. Der Hintergrundschalter hier ändert nur die Vorschau.
Tripo: Bildvorbereitung ↗Ein Modell erzeugen und prüfen
PNG in deinem Image-to-3D-Werkzeug importieren. Bug, Heck, Rumpfbreite und Deckaufbau vergleichen. Besonders Reling, Antennen und Propeller kontrollieren: verdeckte Bereiche werden geschätzt.
Tripo Studio öffnen ↗In der 3D-Software bereinigen
Maßstab festlegen, Wasserlinie prüfen, Oberflächennormalen und Topologie korrigieren. Sehr dünne Details vereinfachen oder ersetzen. Die Unterwasserrümpfe der Konzepte sind plausibilisierte Entwürfe, keine vermessenen Formen.
Bauteile und Varianten ergänzen
Frachter als leeres Basismodell erzeugen. Container separat bauen und instanzieren. Nicht erwarten, dass ein einzelner 3D-Generierungsschritt direkt sauber getrennte, wiederverwendbare Meshes liefert.
Zum Baukasten →Den POC an vier Kriterien messen
- Schiffstyp aus der Silhouette erkennbar?
- Proportionen und Wasserlinie plausibel?
- Keine verschmolzenen oder schwebenden Teile?
- Eine Materialvariante ohne neues Mesh möglich?
NÄCHSTER SCHRITT NACH DEM ERSTEN TEST
↗Mehr Ansichten erst von einem festgelegten Modell.
Für präzisere Seiten- und Heckgeometrie empfiehlt Tripo zusätzliche Ansichten. Am konsistentesten sind sie vom selben realen Schiff oder aus einem bereits festgelegten 3D-Modell. Unabhängig generierte Ansichten können sich widersprechen.
Stand: 28.09.2026. Diese Sammlung enthält PNG-Referenzen und eine Modellierungsstrategie, noch keine 3D-Modelle oder bestätigten Tripo-Ergebnisse. Die hier genannten Schritte sind eine Empfehlung für den POC.
